一、概述
本機為三工位塑料負壓熱成型機，該系列機器可將各類膠片（PVC、PP、PS、PET等）通過熱壓成不同形狀的塑膠罩，如玩具、五金、食品、電子、藥品、日用品、服裝，以及具有立體浮雕圖案的塑膠天花板、壁板、餅盒、汽車材料及衛生材料等，形成精美的內襯、外表包裝。
二、設備描述
（一）、設備簡介
1、吸塑機現場的電源及環境要求
電源電壓：三相五線380V±10% ，50Hz；
工作環境溫度：-10℃～50℃；
工作環境相對濕度：≤85％（25℃）
壓縮空氣壓力：0.5Mpa≤X≤0.8 Mpa
普通自來水
2、設備的工作流程
工藝流程：進料——控溫加熱——成型——裁斷——堆疊——邊料收卷
（二）、系統組成：
本設備由上料系統、加熱系統、溫控系統、成型系統、冷卻系統、裁斷系統、堆疊系統、電氣系統、安全裝置等組成。

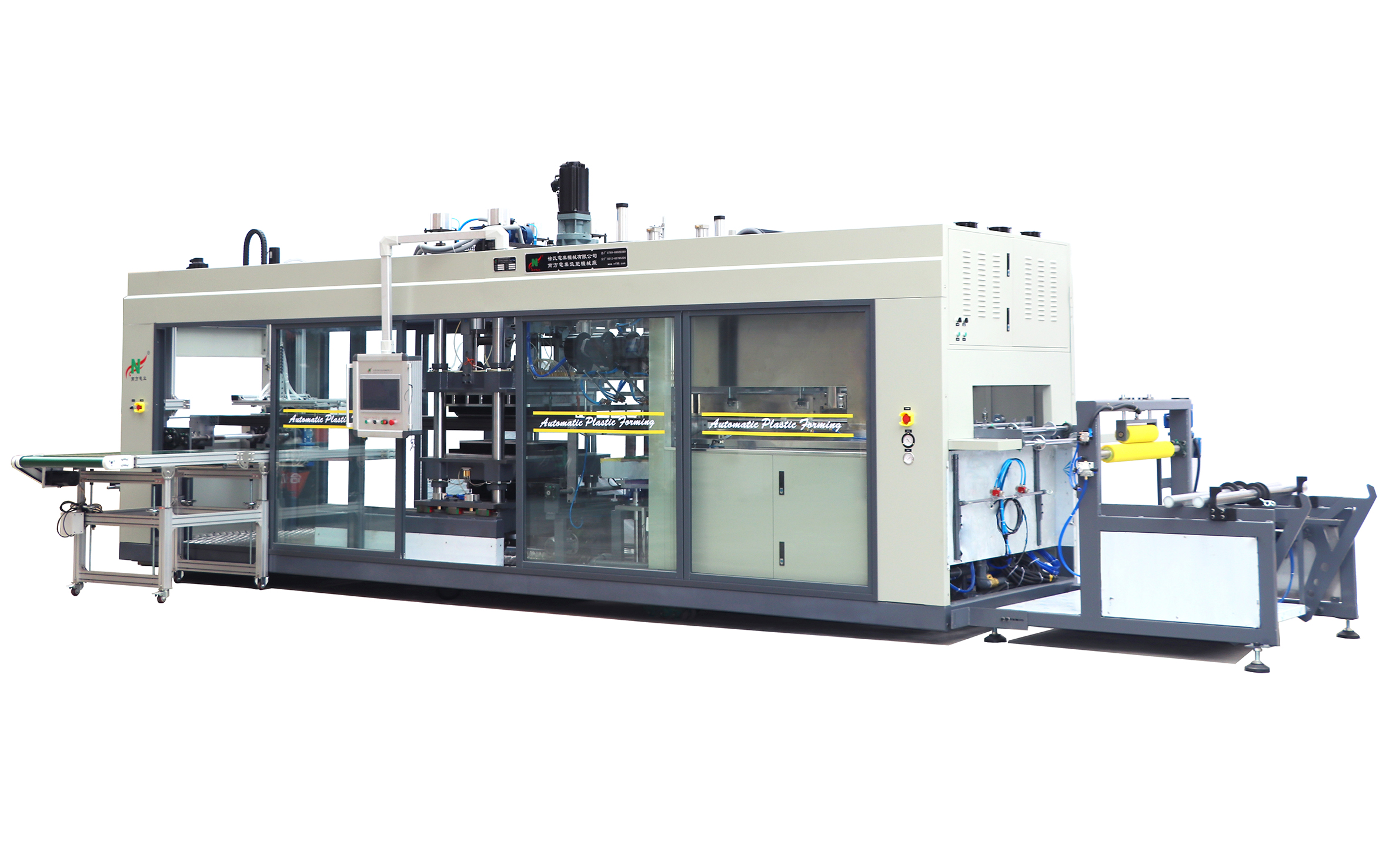

三、機數參數：型號：NF860A負壓一體熱成型機（南方電業吸塑機）
推薦機型
NF860A（負壓一體機:成型、沖切、堆疊）
吸塑成型長度
300－860
吸塑成型寬度
400-760
最大成型高度
陽模120（最大）,陰模80(最大)
模盤尺寸
860X480-760
伺服裁斷機
上沖7.5KW臺達伺服電機,下沖5.5KW行程加高至250MM,刀線長不超9米
上模伺服
臺達4.5KW
下模伺服
臺達4.5KW
適用膠片
0.18—2.0(超過1.0MM建議用加熱刀)
預估加工效率（張/H）
120-720（產品不同會有所不同）
機械尺寸
10500x2700x3100
機械重量（Kg）
11500
整機功率（KW）
62（最大），15-35（實際用電）
供氣氣壓（kg/cm2）
大于5.5kg/cm2,小于8kg/cm2
電源配置（相、線）
AC三相380V50HZ、25平方線
操控方式（開關/PLC）
PLC日本三菱，昆侖通態15英寸
真空泵(品牌 )
150M3/H 德國
冷水機
3HP,高壓日本大金機頭
拉片馬達（品牌-產地）
臺灣臺達伺服4.5KW.
繼電器（品牌-產地）
和泉-日本-100%
電磁閥（品牌-產地）
CKD日本
接觸器（品牌-產地）
FUJI日本富士
行程開關（品牌-產地）
FUJI日本富士
發熱磚（品牌-產地）
德國ELSTEIN，650W
發熱磚數量
42(單電爐)
高溫線
日本2.5
氣路潤滑過濾
日本“CKD”過濾器
氣路
銅管,鍍鋅管
氣缸
亞德客
輸送帶
3000X900MM
特別功能及特點
1.橫爐設計，適合PET等容易起霧、發白的材料吸塑。
2.電爐一控一控制、自動穩壓，徹底解決因電網電壓波動和溫度時高時低而引起產品的質量問題。
3.所有溫度控制都可在PLC上實現，可同時對所有溫度進行加減，調節方便快捷。
4.可存貯500組數據，可隨時調用。
5.控制系統采用24伏低壓電器，安全，高效，故障率更低。
6.成型、沖切、堆疊一體，適用于任何模具，通用性強。
7.堆疊方式：抓取堆疊和掛點堆疊。
8.上下模用伺服驅動，力度大，調整準，對高難度產品效果明顯。
9.伺服工位沖切，穩定，高效，對刀的要求大大減少。
10.通用所有模具，費用低，大小單均可。
四、附設功能：
1. 二次上模：脫模時能有效地外加壓力，易脫模，使產品更完美，不變形。
2. 振動脫模：能有效地生產高難度產品，并安全、迅速脫模。
3. 二次真空：用于高深產品生產，一次真空（小真空）將多余空氣抽去一部分，二次真空（大真空）吸塑成型，提高產品的光潔度及四壁厚度。
4. 延遲真空：快速生產，底盤上行程結束時，利用膠片自身重量排除多余空氣，延遲真空動作，保證真空力度；
5.片材倒拉：可有效防止浪費材料，提高材料利用率，最大限度降低損耗；
6.噴硅油裝置：易脫模及有效解決產品疊加時的分離難度，提高產品的質量，使產品更完美,（配國產噴槍2支）；
7.PET系統：電爐走爐可以任意設定，可徹底解決PET類產品起霧、發白的現象。
8.快速加熱：在十分鐘內可達300℃，減少等待時間，提高生產效率，實現產能最大化。
9.自動上料：可承受300公斤的材料，省時省力.
10.電動大梁，調整更方便快捷。
11.底盤可以任意快速上升到所需位置再慢速向上,更好操控機械的成型質量，對高要求的產品成型可成倍提高成品率.
12.本機集成型、沖切、堆疊一體，適用任何模具，通用性強，大大節省生產成本、管理成本和人力成本，對現在的吸塑生產具有重大意義。
13.可以根據需要自動裁切或整板裁斷進行二次沖切,大大增強了吸塑機的靈活性，對大小單量和模具的成本大大降低，是傳統生產和自動化生產的有機結合，是大小廠家理想生產工具。
五、特別功能及特點:
1.橫爐設計,適合PET等容易起霧、發白的材料吸塑。
2.電爐一控一控制、自動穩壓，徹底解決因電網電壓波動和溫度時高時低而引起產品的質量問題。
3.所有溫度控制都可在PLC上實現，可同時對所有溫度進行加減，調節方便快捷。
4.可存貯500組數據，可隨時調用。
5.控制系統采用24伏低壓電器，安全，高效，故障率更低.
6.成型、沖切、堆疊一體,適用于任何模具，通用性強。
7.堆疊方式：掛點堆疊或抓取堆疊。
8. 可以根據需要自動裁切或整板裁斷進行二次沖切，是傳統生產和自動化生產的有機結合。
|
